GEMS ELS-950适合OEM批量应用的光电液位开关

gems_ELS-950

产品特点

固态电路性能可靠

TPE材料抗腐蚀、耐高温

工作压力可达17bar

重复性±1mm

产品应用

液压储罐中的低液位报警

制药系统

液体容器

液体储存器

电力设备

石油化工

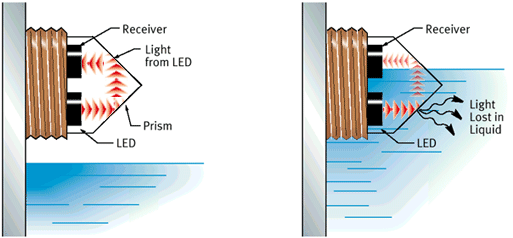

光电液位开关的原理

光电液位开关原理

光电液位开关工作原理就如上图所示一样,产品内部包含一个红外线发光二极管和一个光接收器。发光二极管所发出的光被导入传感器顶部的棱镜。 当液体浸没光电液位开关的棱镜时,则光折射到液体中,从而使接收器收不到或只能接收到少量光线。光电液位开关通过感应这一工作变化,接收器可以驱动内部的电气开关,从而启动外部报警或控制电路。如果没有液体,则发光二极管发出的光直接从棱镜反射回接收器。

ELS光电液位开关是一种内置式开关电路的低价位结构紧凑的光电液位开关,因为没有任何的活动部件所以这种小型的光电液位开关是许多液位测量,特别是对可靠性和经济性要求较高的客户的理想之选。

ELS系列光电液位开关适用于几乎任何大小罐体中的高、中、低液位测量。固态开头确保了开关的可靠性和很长的使用寿命。

ELS系列光电液位开关可提供±1mm的重复性,而且适用于多种液体,但是不能用于易结晶的液体或含有固态杂质的液体。

产品介绍

用ELS-950 光电液位开关来作液面检测此液位开关能提供准确、高重复性、快速响应的性能。 ELS-950光电液位控制器产工作原理是利用光线的折射及反射原理,光线在两种不同介质的分界面将产生反射或折射现象。当被测液体处于高位时则被测液体与光电开关形成一种分界面,故液面检测准确、重复精度高;由于响应速度快,液面控制可以非常精确。

由于ELS-950光电液位控制器光电探头体积相对小巧,可以在一个测量罐上安装多个光电探头制成多点液位开关。此开关具有高可靠性、长寿命、免维护的特点。该系列光电液位开 关配有一只TPE 超模压电子镶件、TPE 绝缘线和氟硅酮橡胶O 形密封圈,具有防水、耐候性结构,非常适合用于恶劣的环境。对于要求在狭小空间和高温环境中使用固态传感器的工业OEM(原始设备制造商)而言,ELS-950系列光电液位开关是绝对理想的选择。

产品性能参数

材质 聚砜
工作压力 0-250 PSI
工作温度 -40-110°C
吸入电流 约18mA
输出 TTL/CMOS兼容集电极开路输出的最大吸入电流为40mA,最大30VDC
重复性 ±1mm
输入电压 5VDC或12VDC
认证 CE, UL

产品订货型号

输入电压 触点形式 接口类型
1/4" MNPT 1/2"- 20UNF-2B M12x1-8
5VDC
±10%
湿式 224504 224501 224508
干式 224505 224502 224509
12VDC
±10%
湿式 224506 224503 224510
干式 224507 223625 224511
